FLX Stix RDV

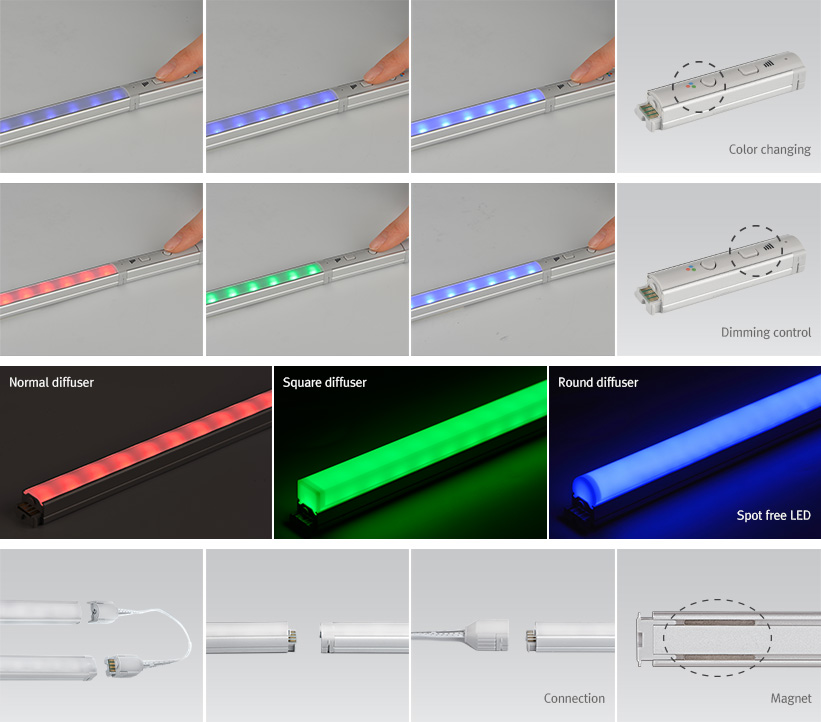

- - Изменяемый цвет. Возможность установки на клипсе или на магните.
- - Бесшовное соединение, отсутствие темных пятен.
- - Экологически безопасный продукт.
- - Возможность установки на клипсе или на магните.
Различные Варианты

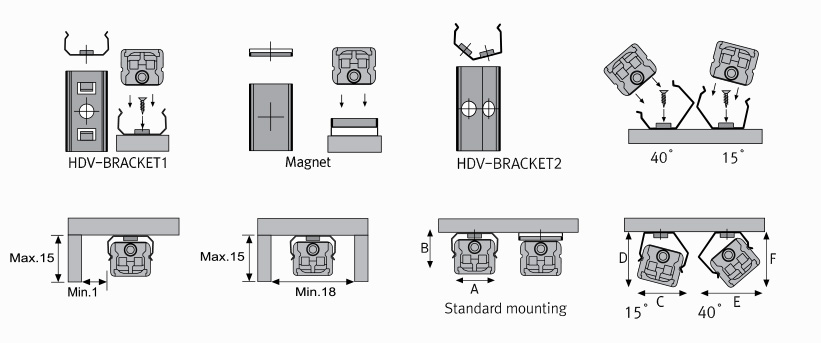

- W/ Bracket
| A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | |
|---|---|---|---|---|---|---|
| Flat type | 16.8 | 14.2 | 17.5 | 16.5 | 19.1 | 17.5 |
| Round type | 16.8 | 22.1 | 18.8 | 24.4 | 23.4 | 22.9 |
| Square type | 16.8 | 22.6 | 21.3 | 26.2 | 25.7 | 25.7 |
| Модель | Мощность (Вт) | Класс пыле/влагозащиты |
|---|---|---|
| RDV6 RGB-24V | 6W | IP20 |
| RDV12 RGB-24V | 12W | IP20 |
| RDV18 RGB-24V | 18W | IP20 |
- - питание 24В
- - Изменяемый цвет: красный, зеленый, синий (R·G·B)
- - Рабочая температура : 0~45℃
- - Максимальное соединение 75В

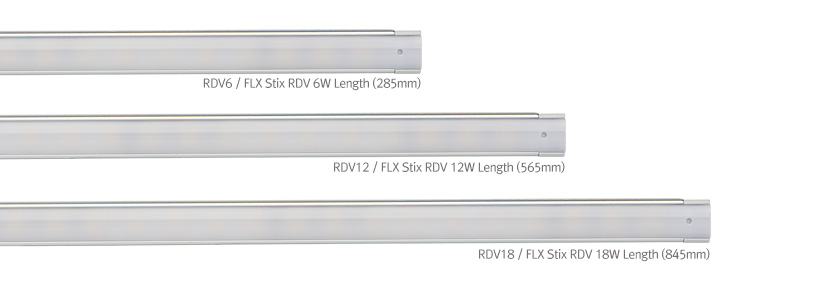

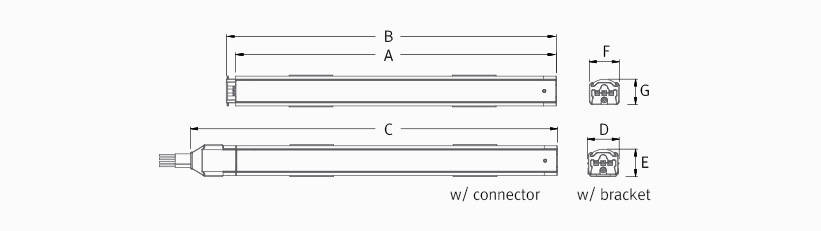

| Модель | Питание (B) | Мощность (Вт) | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
|---|---|---|---|---|---|---|---|---|---|
| RDV6 RGB-24V | DC 24 | 6.2 | 280 | 285 | 302 | 16 | 14 | 15 | 12.5 |
| RDV12 RGB-24V | DC 24 | 12.4 | 560 | 565 | 582 | 16 | 14 | 15 | 12.5 |
| RDV18 RGB-24V | DC 24 | 18.6 | 840 | 845 | 862 | 16 | 14 | 15 | 12.5 |

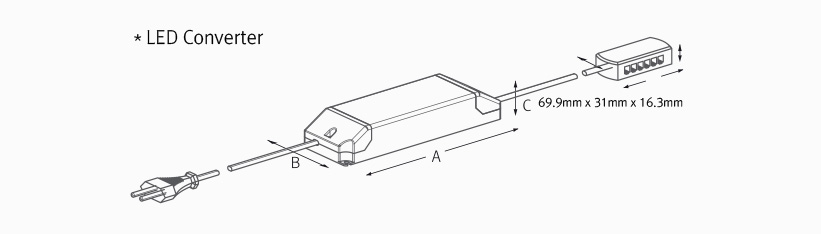

| Модель | A(mm) | B(mm) | C(mm) |
|---|---|---|---|
| FLC30-24V/KR | 150 | 41 | 31 |
| FLC75-24V/KR | 180 | 60 | 32 |

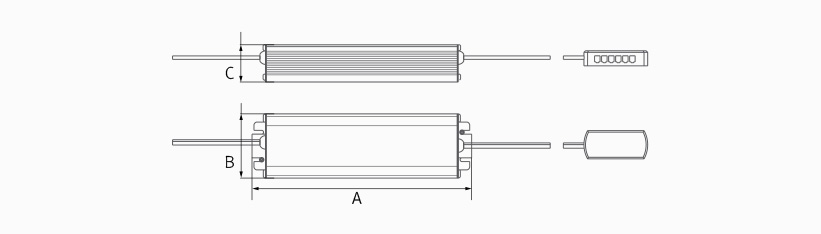

| Модель | A(mm) | B(mm) | C(mm) |
|---|---|---|---|
| FLC200-24V/T | 228 | 68 | 39 |
 |
Connecting cables (Between FLX Stix RDV & FLX Stix RDV) |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
Power cable : RDVPC | Power cable 2500mm (Between FLX Stix RDV & 6-way distributor) | ||||||||||
 |
Mounting bracket : HDV-BRACKET1 | Included in fixture HDV-BRACKET1(A) : 1set = 2pcs HDV-BRACKET1(B) : 1set = 3pcs |
||||||||||
 |
Angle bracket (15˚ & 40˚) : HDV-BRACKET2 | HDV-BRACKET2(A) : 1set = 2pcs HDV-BRACKET2(B) : 1set = 3pcs |
||||||||||
 |
Sidefeed for seamless extension (6W) : RDV6 RGB-24V-S | The dimension is the same as RDV6 RGB-24V Powered only through cable, no power supply on the input connector |
||||||||||
 |
End cap : HDV - CAP | Included in fixture | ||||||||||
 |
LED Driver with 12way distributor, with power cord(1800mm) |
|
||||||||||
 |
LED Driver : FLC200-24V/T (200W 24V) | LED Driver With 12way distributor | ||||||||||
 |
Dimming Interface(DMX512) : FDA-L5M | FDA-L5M : Max. 200W (50W/CH, 5CH) Video Manual | ||||||||||
 |

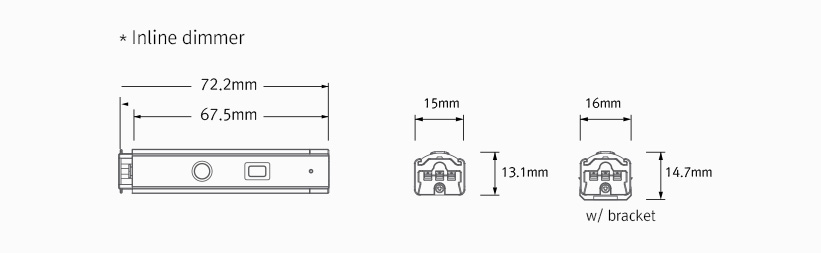

Inline dimmer : RDVDIM | Max 75W in a row | ||||||||||
 |
Wireless dimmer (RF) : FRWDIM | Voltage : Battery type DC3V | ||||||||||
 |
Wireless receiver (RF) : FRW-L3M | Max. 360W (120W/CH, 3CH) | ||||||||||
 |

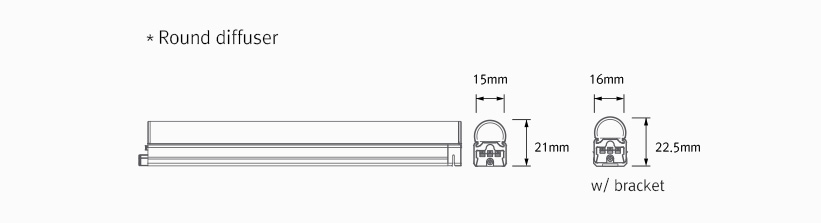

Round diffuser |
|
||||||||||
 |

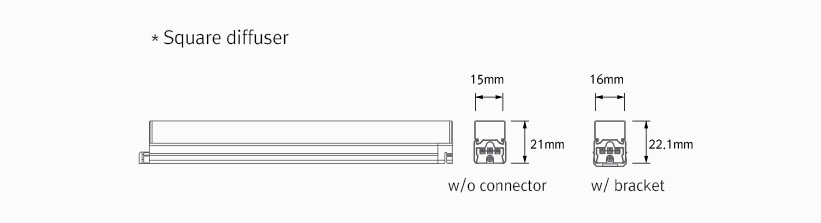

Square diffuser |
|
FDA-L5M (DMX512 to PWM translator) Video Manual
• Specification
Channel : 5CH
Input Signal : DMX512
Output Signal : PWM
Output Load : DC 24V LED Max. 200W (50W/CH)
Size : W200 X H50 X D35 (mm)
Rated Input : DC 24V
• Wiring
